Ventilátor PARKANEX 400 m3/h

Ventilátor je vybavený termostatom určeným na cirkuláciu horúceho vzduchu. Distribútor sa zapne, keď teplota vzduchu prúdiaceho cez zariadenie dosiahne nastavenú hodnotu, a vypne, keď je teplota nižšia ako nastavená hodnota. Ventilátor je určená na nepretržitú prevádzku pri teplotách od +20 do +150 *C. Ventilátor je možné pripojiť k automatickému regulátoru otáčok.



Ventilátor je možné použiť  na zabezpečenie teplého vzduchu prichádzajúceho z krbu, alebo v klimatizačnom systéme na odsávanie prebytočného teplého vzduchu z klimatizovanej miestnosti.



Bezpečnostné požiadavky:

Inštaláciu ventilátora musí vykonať autorizovaný elektrikár v súlade s platnými požiadavkami. Servis a opravy ventilátora sa vykonávajú až po odpojení od siete. Pred pripojením ventilátora k elektrickej sieti sa uistite, že nie je poškodené obežné koliesko alebo plášť a či sa v prúdiacej časti plášťa nenachádzajú cudzie predmety. Pri použití ventilátora v systéme DGP nie je dovolené:

•  inštalovať ventilátor na horľavý materiál
•  zakryť ventilátor
•  zabudovať ventilátor do steny
•  umiestniť ho do dymovodu krbu

Inštalácia a pripojenie ventilátora:

Po vybalení ventilátora skontrolujte:

• stav napájacích káblov (stav izolácie),
• stav skrine ventilátora (preliačiny, deformácie, obežné koleso nesmie byť v kontakte so skriňou).

Vyššie uvedené činnosti sa odporúčajú kvôli možnému poškodeniu počas prepravy. Ak sa uvedené poškodenia neodhalia, môže sa začať s montážou ventilátora na určené miesto. Povrch určený na inštaláciu ventilátora by mal byť dokonale rovný. Aby bolo možné absorbovať vibrácie, ventilátor by mal byť inštalovaný na podložke z minerálnej vlny. Nainštalujte systém vzduchového potrubia od ventilátora do miestností, ktoré sa majú vykurovať. Používajte iba drôty s kovovou izoláciou. Distribútor by mal mať prístup vzduchu. Zariadenie nie je možné používať v prašných priestoroch, napríklad v stavebných podmienkach.

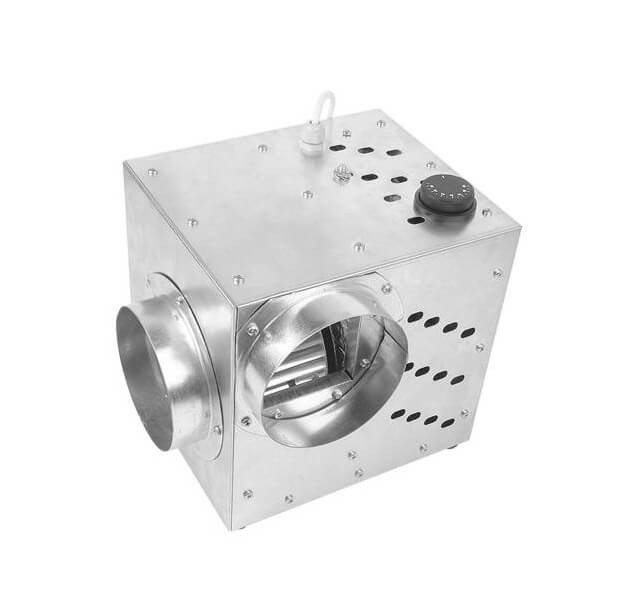

Konštrukcia ventilátora:

Ventilátor sa skladá z tela, vstupného a výstupného nástavca (priemer vstupu a výstupu by mal zodpovedať priemeru inštalovaného potrubia), regulátora teploty (rozsah nastavenia teploty 0-90*C), skrinky na pripojenie ventilátora do jednofázovej siete. Smer prúdenia vzduchu sa musí zhodovať so smerom označeným šípkou na kryte ventilátora. Ventilátor môže byť inštalovaný vo vzdialenosti nie menšej ako 1,5 m od zdroja tepla. Pripojte vzduchové potrubie príslušného priemeru k ventilátoru a upevnite ich svorkami.



Čistenie turbíny:

Na odstránenie nečistôt vo vnútri ventilátora:

• odpojte ventilátor od siete,
• počkajte, kým ventilátor vychladne na cca 25°C,
• odinštalujte ventilátor.

Odskrutkujte kryt ventilátora, aby ste mali voľný prístup k turbíne (ventilátoru). Všetky detaily utrite vlhkou handričkou namočenou v malom množstve čistiacej kvapaliny, aby sa kvapalina nedostala na elektromotor, termostat a elektrickú inštaláciu. Potom, keď sú všetky prvky suché, môžete znovu zložiť kryt, nainštalovať ventilátor na určené miesto a pripojiť ho k elektrickej sieti.
